Y crible vibrant

Le Y crible vibrant, également connu sous le nom du Y crible vibrant circulaire, est étudié et développé par SBM sur la base de l’introduction de technologies internationales de criblage classiques. C'est un outil de dépistage avancé à la maison. En même temps, il s'agit d'un outil de classification indispensable dans des domaines tels que l'enrichissement du minerai, la production d'agrégats, l'élimination des déchets de construction ou des déchets solides et le traitement du charbon.

Caractéristiques du produit: Héritage du design classique, crible vibrant simple et fiable

Taille d'entrée : 0-400mm
Capacité : 7.5-700TPH
Matériaux : Granit, marbre, basalte, calcaire, quartz, galets, minerai de cuivre, minerai de fer, charbon, etc.

Performance

Conception structurelle classique ayant des performances stables & une efficacité de criblage élevée

Le Y crible vibrant circulaire suit la conception structurelle classique des équipements de criblage et ses performances sont pleinement garanties. De plus, SBM renforce la conception de l’excitateur de vibrations, c’est-à-dire que la source de vibrations est plus stable et la force d’excitation plus puissante.

Plus d'options de filets du crible répondant à plus de besoins de production

Afin de répondre aux diverses exigences de fonctionnement après le concassage intermédiaire-grossier et intermédiaire-fin, SBM équipe de nombreux types de filets de criblage pour le Y crible vibrant. Les utilisateurs peuvent sélectionner librement les différents nombres de couches et spécifications du crible afin de satisfaire de différentes demandes de production grâce à une opération simple de remplacement du crible.

Dispositif de transmission à bande en V rendant l'opération plus stable

Des années de recherches pratiques montrent que le dispositif de transmission à bande en V peut éviter efficacement la transmission de la force axiale pendant le processus de vibration et réduire le taux de défaillance. Le fait de connecter directement le moteur et l'équipement via un support flottant et une bande en V peut réduire efficacement l'impact sur le moteur et améliorer considérablement la durée de vie du moteur et de la bande en V.

Plus grande capacité, maintenance plus facile

La structure du Y crible vibrant présente une faible amplitude de vibration, une haute fréquence et un grand angle de pendage, tout en conférant au crible une efficacité de criblage supérieure et une plus grande capacité. Le vibrateur utilise une lubrification à l'huile diluée et son roulement offre un jeu important. Les bruits sont donc faibles et la durée de vie est longue. Les pièces de rechange ont une excellente universalité, ce qui facilite la maintenance ultérieure.

Usinage numérique, haute précision

SBM possède des dizaines de lignes de production de machines à commande numérique par ordinateur (CNC). De la coupe des tôles d’acier au pliage, de la planification à la peinture finale, toutes les étapes peuvent être contrôlées numériquement. La haute précision de traitement garantit aux pièces clés des normes plus élevées.

Approvisionnement suffisant des pièces de rechange, fonctionnement sans souci

SBM, en tant qu’entreprise de premier plan intégrant la production et le commerce de machines dans l’industrie des machines d’extraction, se consacre à la responsabilité de chaque produit. Parallèlement, SBM s'efforce toujours de proposer à ses clients des services techniques complets et un nombre suffisant de pièces de rechange pour leur permettre de ne plus avoir à s'inquiéter du déroulement du projet.



Principe du fonctionnement

Un Y crible vibrant comprend principalement une boîte de crible, un filet de crible, un vibrateur, un dispositif de ressort amortisseur, un châssis et d'autres composants. Les plaques latérales sont en acier de haute qualité. Ils sont reliés à la poutre et à la base de l'excitatrice par des boulons à haute résistance ou des rivets à rainures annulaires. L’excitateur d’arbre excentrique et le bloc excentrique permettent de régler l’amplitude. Le vibrateur est installé sur une plaque latérale du boîtier du crible. Entraîné par le moteur, le bloc excentrique du vibrateur tournait à grande vitesse sous la motivation d'une courroie triangulaire. La rotation à grande vitesse exerce en outre une forte force d'inertie centrifuge pour stimuler le mouvement de la boîte du crible dans un mouvement circulaire dans une amplitude spécifique. Pendant le fonctionnement, les matériaux présents sur la surface du crible inclinée sont soumis à l'impulsion transmise par le boîtier du crible, de sorte qu'ils sont soumis à un mouvement de projection continu. Lorsque des matériaux tombent sur la surface du crible, les particules plus petites que la taille du crible sont filtrées pour permettre la classification.

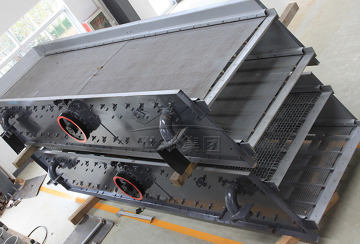

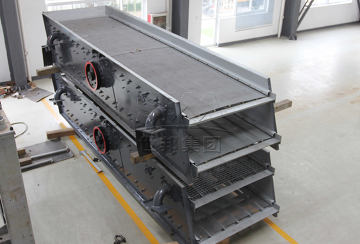

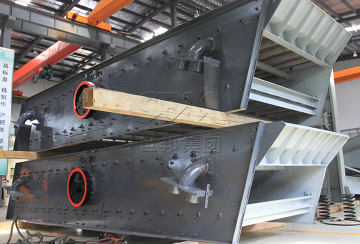

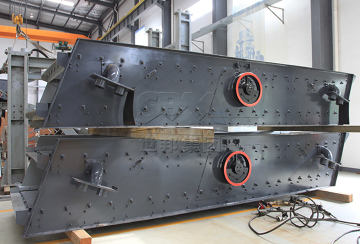

Album du produit

Paramètres du produit



Remarque:

1.Le poids spécifique en vrac est calculé par 1,6 t / m³. Lorsque la largeur du port d’alimentation est supérieure à 600 mm, il s’agit d’une machine à grande échelle, tandis que la largeur varie de 300 à 600 mm, c’est une machine de taille moyenne.

2.Les images du produit et les paramètres concernant les modèles, les données, les performances et les spécifications de ce site sont donnés à titre indicatif. Il est possible que SBM apporte des modifications aux informations susmentionnées. Pour des messages spécifiques, veuillez vous faire référence aux objets réels et aux manuels d'utilisation. Sans instructions spéciales, SBM se réserve le droit d'expliquer toutes les données impliquées sur ce site.
