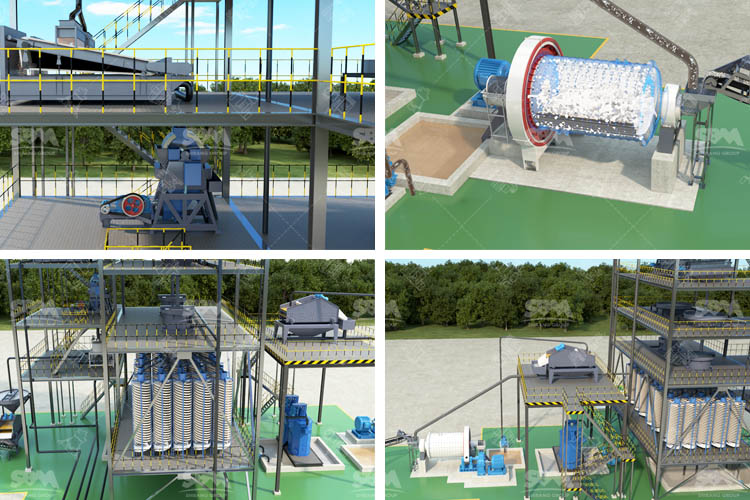

Procédé standard d'enrichissement et de purification du sable de quartz

Le sable de quartz, largement utilisé dans des industries telles que la fabrication du verre, la fonderie, le photovoltaïque et l’électronique, nécessite des niveaux de pureté élevés pour répondre à des normes industrielles strictes. L’objectif principal de l’enrichissement du sable de quartz est d’éliminer les impuretés (fer, aluminium, mica, argile, etc.) et d’obtenir une purification par étapes, afin de produire finalement un sable de quartz de haute pureté conforme aux exigences industrielles.

Bien que le procédé doive être adapté aux caractéristiques du minerai brut (telles que les types d’impuretés et la distribution granulométrique), les étapes fondamentales sont universellement applicables. Ce guide présente en détail le flux standardisé d’enrichissement et de purification du sable de quartz, y compris les étapes principales, la sélection des équipements, les paramètres clés et les scénarios d’application.

Flux standardisé du procédé d’enrichissement du sable de quartz (Minerai brut → Concentré final)

1. Prétraitement : Concassage et criblage (Contrôle de la granulométrie, élimination des grosses impuretés)

Objectif principal : Concasser le minerai brut à une granulométrie adaptée au broyage et séparer les gros graviers et les stériles afin d’éviter le colmatage des équipements ultérieurs.

Étapes du procédé :

• 1. Le minerai brut (roche de quartz, minerai de sable de quartz) est introduit dans le silo de minerai brut par un chargeur/alimentateur afin d’assurer une alimentation stable ;
• 2. Concassage primaire : utilisation d’un concasseur à mâchoires pour réduire la taille du minerai à 50–100 mm afin de satisfaire les exigences du concassage fin ultérieur.
• 3. Criblage et classification : le matériau grossièrement concassé passe à travers un crible vibrant circulaire (maille 10–20 mm). Les matériaux surdimensionnés sont renvoyés pour un concassage supplémentaire, tandis que les matériaux conformes passent au concassage fin.
• 4. Concassage secondaire (fin) : utilisation d’un concasseur à cône ou d’un concasseur à percussion pour réduire la taille des particules à 5–10 mm, produit final concassé avant le broyage.
• 5. Circuit fermé : le produit finement concassé est renvoyé vers le crible vibrant circulaire afin d’assurer une granulométrie uniforme et d’éviter le surconcassage (qui augmente la difficulté de purification ultérieure).

Paramètres clés : taille du produit concassé contrôlée à 5–10 mm ; efficacité de criblage ≥ 90 %.

2. Broyage et classification (Affinage de la granulométrie, libération des impuretés)

Objectif principal : Broyer les particules de quartz jusqu’à la finesse cible (par ex. -20 mesh, -100 mesh), afin de libérer complètement le quartz des impuretés incluses (par ex. oxydes de fer, mica), constituant la base de la purification ultérieure.

Étapes du procédé :

• (1) Le matériau finement concassé est envoyé dans une trémie de minerai fin et alimenté uniformément dans un broyeur à barres humide ou un broyeur à boulets (les broyeurs à barres sont préférés pour le sable de quartz afin de réduire le surbroyage et la contamination par le fer).
• (2) Le produit broyé entre dans un dispositif de classification (décanteur à lit entravé, hydrocyclone ou classificateur en spirale) pour séparer les particules grossières et fines.
• (3) Circuit fermé : le sous-écoulement (particules grossières) du classificateur retourne au broyeur pour un rebroyage ; le trop-plein (granulométrie qualifiée) passe à l’étape de purification.

Paramètres clés :

Finesse de broyage : ajustée selon les besoins industriels. Le sable pour verre ordinaire exige plus de 80 % passant à 100 mesh ; le sable de qualité photovoltaïque/électronique exige plus de 90 % passant à 200 mesh.

Densité de la pulpe : contrôlée à 60 %–70 % pendant le broyage et à 30 %–40 % pendant la classification.

3. Étapes principales de purification (Élimination des impuretés, amélioration de la pureté)

Les principales impuretés du sable de quartz sont le fer (Fe₂O₃), l’aluminium (Al₂O₃), le mica et l’argile, nécessitant un procédé combiné « physique + chimique ».

(1) Lavage par attrition et déschlammage (Élimination de l’argile et des revêtements argileux)

• Fonction : agitation mécanique + lavage hydraulique pour détacher les films d’argile et les fines boues des surfaces des particules de quartz (les boues peuvent encapsuler des impuretés et affecter l’élimination du fer ultérieure).
• Équipement : laveur à tambour, laveur en spirale (le lavage en deux étapes est plus efficace).
• Paramètres clés : temps de lavage 15–30 min ; densité de pulpe 25 %–35 % ; pression d’eau haute pression 0,3–0,5 MPa.

(2) Classification et déschlammage (Séparation des impuretés fines)

• Fonction : classifier la pulpe lavée pour éliminer les fines boues inférieures à 200 mesh (riches en impuretés de fer et d’aluminium).
• Équipement : hydrocyclone, épaississeur à plaques inclinées.
• Opération : le trop-plein du cyclone (boues) est rejeté ; le sous-écoulement (particules de quartz grossières) passe à l’élimination du fer.

(3) Séparation magnétique pour l’élimination du fer (Élimination des impuretés magnétiques)

• Fonction : étape essentielle pour éliminer le fer magnétique (par ex. magnétite) et le fer faiblement magnétique (par ex. hématite, limonite).
• Combinaison d’équipements : séparateur magnétique à faible intensité (élimine le fer libre et la magnétite) + séparateur magnétique à haute intensité (élimine le fer faiblement magnétique et les oxydes fer-titane).
• Paramètres clés : intensité du champ magnétique élevé 10 000–15 000 Gauss ; vitesse d’écoulement de la pulpe 0,5–1,0 m/s afin d’assurer l’adsorption complète des impuretés magnétiques.

(4) Flottation (Élimination des impuretés non magnétiques comme le mica et le feldspath)

• Application : nécessaire pour le sable de quartz de haute pureté (par ex. Fe₂O₃ ≤ 0,02 %) afin de séparer le feldspath et le mica (densité similaire au quartz, non éliminables par séparation magnétique).
• Principe : dans des conditions acides (pH 2–3), avec des réactifs de flottation (par ex. collecteurs amines, déprimant fluorosilicate de sodium), le feldspath et le mica s’attachent aux bulles d’air et flottent, tandis que le quartz reste dans la pulpe.
• Équipement : machine de flottation à agitation mécanique, machine de flottation aérée (flottation multi-étapes pour une élimination complète des impuretés).

(5) Purification chimique (Essentielle pour le sable PV/électronique)

Application : lorsque les procédés ordinaires ne permettent pas d’atteindre les exigences de haute pureté (par ex. Fe₂O₃ ≤ 0,005 %).

Options de procédé :

• Lixiviation acide : immersion de la pulpe dans un mélange d’acides (chlorhydrique, sulfurique, fluorhydrique) afin de dissoudre les oxydes résiduels de fer et d’aluminium.
• Grillage + lixiviation acide : griller d’abord le sable de quartz à 600–800°C pour transformer les impuretés de fer réfractaires en formes solubles, puis les éliminer par lixiviation acide.
• Étape critique : après la lixiviation acide, laver avec de l’eau purifiée jusqu’à neutralité (pH 6–7) afin d’éviter que les résidus acides n’affectent la qualité du produit.

4. Épaississement et déshydratation (Obtention d’un concentré solide)

• 1. La pulpe purifiée entre dans un épaississeur pour concentration par décantation gravitaire, augmentant la densité du sous-écoulement à 60 %–70 %.
• 2. La pulpe concentrée est envoyée vers un filtre-presse ou un filtre sous vide afin de réduire l’humidité à ≤ 10 %.
• 3. Le gâteau filtré est séché dans un sécheur rotatif (120–150°C) pour obtenir un concentré de sable de quartz sec.
• 4. Le concentré séché est classé par un crible vibrant afin de produire des produits finis de différentes spécifications (par ex. sable grossier, moyen, fin) selon les exigences granulométriques.

5. Inspection et stockage du produit fini

Indicateurs d’inspection : pureté du SiO₂ (sable industriel ordinaire ≥98,5 %, sable pour verre ≥99,3 %, qualité PV ≥99,9 %, qualité électronique ≥99,99 %), teneur en Fe₂O₃ (sable ordinaire ≤0,3 %, sable haut de gamme ≤0,005 %), distribution granulométrique, teneur en humidité.

Stockage : le sable fini est stocké dans des silos dédiés afin d’éviter toute contamination secondaire (par ex. copeaux de fer, poussière).

Schémas de procédé simplifiés selon les exigences de pureté

Scénario d’application	Chaîne de procédé principale	Indicateurs clés
Sable de construction ordinaire	Concassage & criblage → Lavage & déschlammage → Classification	SiO₂ ≥ 95 %， Fe₂O₃ ≤ 0,5 %
Sable pour verre/fonderie	Concassage & criblage → Broyage & classification → Lavage & déschlammage → Séparation magnétique faible & forte	SiO₂ ≥ 99,3 %， Fe₂O₃ ≤ 0,1 %
Sable photovoltaïque (PV)	Concassage & criblage → Broyage & classification → Lavage & déschlammage → Séparation magnétique → Flottation → Lixiviation acide	SiO₂ ≥ 99,9 %， Fe₂O₃ ≤ 0,008 %
Sable de qualité électronique	Concassage & criblage → Broyage & classification → Lavage & déschlammage → Séparation magnétique → Flottation → Grillage + lixiviation acide → Lavage à l’eau purifiée	SiO₂ ≥ 99,99 %， Fe₂O₃ ≤ 0,001 %

Caractéristiques clés du procédé et points d’attention

1. Caractéristiques principales :

• Les cycles fermés multi-étapes (concassage et broyage) garantissent une granulométrie uniforme et réduisent les pertes de matériau.
• La stratégie « purification physique principale, purification chimique complémentaire » équilibre la protection environnementale et l’efficacité de purification.
• L’élimination des impuretés par étapes offre une forte spécificité et une grande adaptabilité à différents minerais bruts et niveaux de pureté.

2. Points d’attention :

• Prévention de la contamination par le fer : privilégier les revêtements en caoutchouc ou en céramique dans les équipements de broyage et de lavage afin d’éviter l’augmentation de la teneur en fer due au contact métallique.
• Contrôle des réactifs : contrôler précisément le dosage des réactifs et le pH lors de la flottation et de la lixiviation acide afin d’éviter des résidus excessifs.
• Traitement des eaux usées : les eaux usées issues du lavage acide doivent être neutralisées (par exemple avec de la chaux jusqu’à pH ~7) avant rejet ou recyclage afin d’éviter toute pollution.

Liste des équipements principaux (Configuration standard)

Étape du procédé	Équipement principal	Équipement auxiliaire
Concassage & criblage	Concasseur à mâchoires, concasseur à cône, crible vibrant circulaire	Convoyeur à bande, silo de minerai brut, trémie de minerai fin
Broyage & classification	Broyeur à barres humide, hydrocyclone, classificateur en spirale	Alimentateur, pompe à pulpe
Étapes de purification	Laveur, séparateur magnétique à faible intensité, séparateur magnétique à haute intensité, machine de flottation, cuve de lixiviation acide	Cuve d’agitation, cuve de préparation des réactifs
Épaississement & déshydratation	Épaississeur, filtre-presse, sécheur rotatif	Crible vibrant, silo de produit fini

Le procédé standard peut être ajusté de manière flexible en fonction de la teneur initiale en SiO₂ du minerai brut, des types d’impuretés (y compris la présence de chrome ou de titane) et des niveaux de pureté visés. Des solutions personnalisées nécessitent des données détaillées d’analyse du minerai brut afin d’optimiser le procédé.

L’obtention d’un sable de quartz de haute pureté adapté à diverses applications industrielles nécessite un procédé d’enrichissement soigneusement conçu et exécuté. Le flux de purification standardisé présenté ici intègre des méthodes mécaniques et chimiques adaptées pour éliminer efficacement des impuretés spécifiques tout en tenant compte des caractéristiques variables du minerai et des exigences de pureté. Grâce à l’utilisation d’équipements appropriés, de contrôles en circuit fermé et d’une gestion rigoureuse de la qualité, les producteurs de sable de quartz peuvent fournir de manière fiable des matériaux répondant ou dépassant les normes industrielles pour le verre, la fonderie, le photovoltaïque et les applications électroniques. Le respect des contrôles de procédé critiques et des mesures de protection environnementale garantit une exploitation durable parallèlement à l’excellence du produit.

Pour des solutions d’enrichissement personnalisées et une conception détaillée du procédé, la réalisation d’une caractérisation complète du minerai brut est indispensable afin d’optimiser les stratégies de purification et de maximiser la valeur du produit.
