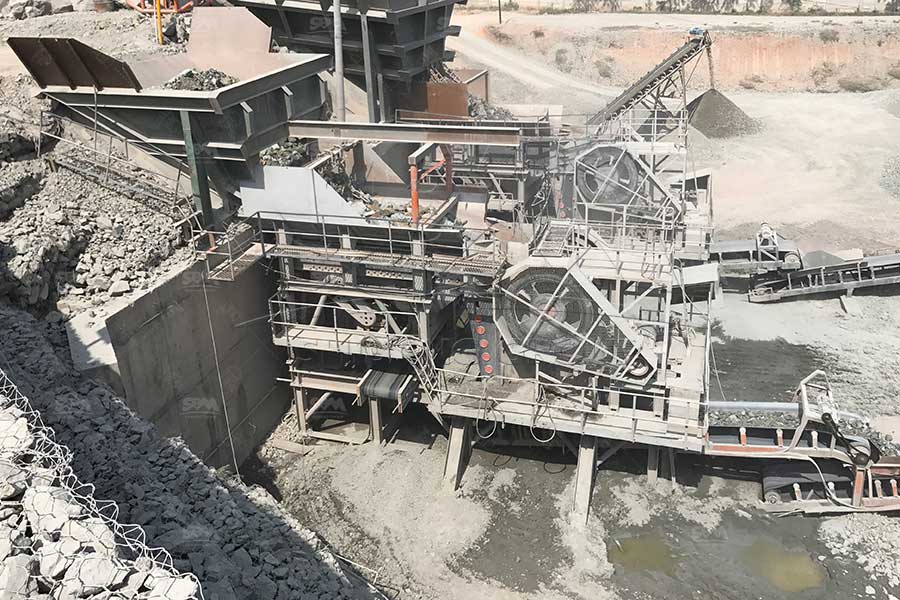

Concasseur à mâchoires pour l'extraction de minerai de cuivre au Congo

1. Paysage de l’exploitation du cuivre en RDC

Principaux contributeurs

La production de cuivre de la RDC est concentrée dans la ceinture cuprifère du Katanga, qui abrite plusieurs mines et projets de classe mondiale :

• Kamoa-Kakula – Un projet de cuivre à haute teneur relativement récent mais massif. Il produit principalement des minerais sulfurés, mais possède également des zones oxydées riches en malachite.
• Mutanda – Historiquement l’un des plus grands producteurs de cuivre en Afrique, avec d’importants minerais sulfurés et oxydés à haute teneur.
• Tenke Fungurume – Connu pour ses minerais mixtes oxyde-sulfure et sa production annuelle significative.
• Kipushi – Célèbre pour son minerai zinc-cuivre à très haute teneur ; les développements récents incluent des installations modernes de concassage souterrain.
• Mutoshi – Un projet plus récent axé sur l’exploration et l’expansion dans des zones auparavant peu développées.

Types de minerais

Les minerais de cuivre en RDC sont principalement :

• Minerais oxydés : riches en malachite, avec une forte teneur en cuivre mais souvent tendres et altérés par l’érosion.
• Minerais sulfurés à haute teneur : contiennent de la chalcopyrite, de la bornite et d’autres sulfures, nécessitant un traitement plus énergivore.
• Le mélange de minerais peut varier même au sein d’un même gisement, ce qui nécessite des circuits de traitement flexibles et robustes.

Défis du traitement

L’extraction et le traitement du minerai de cuivre en RDC sont confrontés à plusieurs défis opérationnels :

• Emplacements éloignés – De nombreuses mines sont éloignées des infrastructures, ce qui exige des solutions de traitement fiables sur site.
• Fortes précipitations – Les pluies abondantes et fréquentes peuvent perturber les opérations minières ainsi que le transport du minerai vers les installations de traitement.
• Minerais abrasifs – Les minerais de cuivre dans la région du Katanga peuvent être très abrasifs, accélérant l’usure des équipements de concassage.
• Besoin de concassage primaire à grande capacité – Pour alimenter efficacement les circuits de broyage et de lixiviation en aval, de grands volumes de minerai doivent être rapidement et fiablement réduits en taille.

Importance du concassage

Le concassage est une étape essentielle du traitement du minerai de cuivre. L’objectif est de réduire le minerai brut (ROM), qui peut atteindre environ 1 mètre, à une taille adaptée au broyage et à la lixiviation — généralement <200 mm.

Un concassage approprié :

• Améliore l’efficacité des circuits de broyage ultérieurs.
• Augmente la surface des particules de minerai, améliorant ainsi la récupération par lixiviation et flottation.
• Réduit les coûts de manutention et la consommation d’énergie en aval.

Les concasseurs primaires à grande capacité garantissent une alimentation régulière des concentrateurs et des usines de lixiviation, permettant un fonctionnement stable de l’ensemble du circuit de traitement.

2. Principes fondamentaux des concasseurs à mâchoires

Les concasseurs à mâchoires sont essentiels dans le traitement du minerai de cuivre en raison de leur fiabilité, de leur simplicité et de leur capacité à traiter des minerais volumineux et abrasifs. Ils fonctionnent en comprimant la roche entre une mâchoire fixe et une mâchoire mobile, réduisant la taille du matériau dans une plage contrôlable adaptée aux étapes de traitement secondaire et tertiaire.

Principaux types de concasseurs à mâchoires dans l’exploitation minière

• Série PE : Le modèle le plus courant, offrant une capacité plus élevée pour les opérations standard. Sa conception robuste excelle dans le concassage primaire à grand volume avec des performances fiables et une maintenance simple.
• Série PEW (version européenne) : Plus robuste pour les minerais très durs ou abrasifs. Le châssis renforcé, l’arbre excentrique plus grand et la cinématique optimisée offrent une force de concassage et une durabilité accrues dans des conditions extrêmes.
• Série C6X : Le modèle moderne phare offrant une efficacité supérieure. Une course de concassage plus grande, un angle d’engagement optimisé et une trajectoire de mouvement avancée réduisent les vibrations, augmentent le débit et diminuent la consommation d’énergie tout en simplifiant l’installation et la maintenance.

Spécifications clés pour le minerai de cuivre

Lors de la sélection d’un concasseur à mâchoires pour le minerai de cuivre de la RDC, les ingénieurs prennent en compte :

• Taille d’alimentation : Jusqu’à 1 000 mm, permettant le traitement direct de gros blocs de minerai ROM.
• Taille de sortie : Généralement 50–200 mm, fournissant une alimentation idéale pour les concasseurs secondaires ou les opérations de lixiviation.
• Capacité : De 100 tonnes par heure (tph) dans les petites exploitations à plus de 1 085 tph dans les grandes installations industrielles.

La combinaison d’une construction robuste, de mécanismes de réglage précis et d’un débit élevé rend les concasseurs à mâchoires indispensables dans les opérations minières de cuivre en RDC.

3. Rôle des concasseurs à mâchoires dans le traitement du minerai de cuivre en RDC

Position dans les schémas de traitement

Dans les usines de cuivre typiques de la RDC, le concasseur à mâchoires fonctionne comme concasseur primaire dans des circuits de concassage en trois étapes :

• Concasseur à mâchoires – Réduit le minerai ROM à <200 mm.
• Concasseur à cône – Réduit davantage la taille pour le traitement secondaire ou tertiaire.
• Broyeurs à rouleaux à haute pression (HPGR) ou concasseur à cône secondaire – Préparent le minerai pour le broyage ou la lixiviation.

Exemples réels en RDC

Usines SBM de 2 000 t/j : des concasseurs à mâchoires de la série PE sont utilisés pour réduire le minerai ROM à <200 mm avant le broyage et la lixiviation.

Lignes de 500 TPH : des concasseurs à mâchoires de la série PEW réduisent le minerai à 0–15 mm pour préparer les circuits de flottation ou de lixiviation à haut débit.

• Dans ces opérations, les concasseurs à mâchoires garantissent :
• Une gestion fiable de grands volumes de minerai ROM.
• Une flexibilité pour traiter des types de minerais et des duretés variables.

Une réduction des goulets d’étranglement dans le concassage primaire, permettant des opérations en aval plus fluides.

4. Études de cas provenant de mines de cuivre en RDC

Mine de Kipushi

Kipushi illustre l’intégration des concasseurs à mâchoires dans les opérations souterraines. Un concasseur à mâchoires SBM installé sous terre démontre comment le concassage primaire à grande capacité peut être adapté à des espaces confinés. L’installation permet à la mine de réduire de gros blocs de minerai ROM à une taille gérable, alimentant efficacement les concasseurs secondaires et les circuits de flottation.

Projet 500 TPH et usines de lixiviation de 2 000 t/j

Dans plusieurs opérations en RDC, notamment Tenke Fungurume et Mutanda, les concasseurs à mâchoires sont au cœur de projets produisant des lignes de 500 TPH ou des usines de lixiviation de 2 000 t/j. Ces installations démontrent la flexibilité des concasseurs à mâchoires pour traiter différents types de minerais et tailles d’alimentation tout en répondant aux exigences de débit élevées des opérations modernes d’extraction du cuivre.

Fournitures SBM dans les opérations africaines de cuivre et d’or

SBM fournit régulièrement des solutions de concassage robustes à travers l’Afrique. Des installations similaires dans des mines de cuivre et d’or démontrent l’adaptabilité de leurs concasseurs à mâchoires dans des opérations éloignées et à grande capacité. Leur expérience en RDC reflète une solide réputation en matière de fiabilité, d’efficacité et de réduction des temps d’arrêt, répondant aux défis logistiques et opérationnels de l’exploitation minière à grande échelle.

FAQ

1. Quelle est la capacité typique des concasseurs à mâchoires utilisés dans l’exploitation du cuivre au Congo ?

Elle varie de 100 à 500 tph pour les installations standard jusqu’à 1 085 tph dans les grandes opérations souterraines.

2. Comment un concasseur à mâchoires s’intègre-t-il dans le flux de traitement du minerai de cuivre en RDC ?

Étape primaire – il réduit le minerai ROM de 1 m à <200 mm avant le concassage secondaire à cône et le broyage/lixiviation dans un broyeur à boulets.

3. Les concasseurs à mâchoires sont-ils adaptés aux minerais de cuivre oxydés courants au Congo ?

Oui – ils traitent efficacement les minerais oxydés abrasifs et collants ; de nombreuses usines de 2 000 t/j en RDC commencent avec des modèles robustes PE ou européens.

4. Quelle taille de minerai un concasseur à mâchoires produit-il généralement pour les usines de lixiviation de cuivre en RDC ?

Une taille de sortie de 50 à 200 mm, idéale pour les étapes ultérieures de broyage et de lixiviation en cuve.
