Le calcaire est relativement tendre, avec une dureté Mohs typique d’environ 3, ce qui le rend particulièrement adapté aux technologies de concassage mobile basées sur des concasseurs à mâchoires, à percussion, à cône et VSI. Une installation mobile de concassage de calcaire combine ces concasseurs avec des alimentateurs vibrants, des cribles et des convoyeurs montés sur un châssis à roues ou à chenilles, de sorte que l’ensemble du processus, de la roche brute aux granulats finis, fonctionne comme une unité compacte et déplaçable.
Les unités mobiles à mâchoires sont le plus souvent utilisées comme concasseurs primaires pour le calcaire abattu ou extrait par ripage, acceptant une alimentation pouvant atteindre 600 à 1000 mm et la réduisant à une taille transportable telle que 0–100 mm ou 0–200 mm. Leur principe simple de concassage par compression offre des performances robustes et de faibles coûts d’usure dans le calcaire tendre à moyennement dur.
Les concasseurs mobiles à percussion utilisent un rotor à grande vitesse pour projeter la roche contre des plaques de concassage, offrant un taux de réduction élevé et une bonne forme cubique des produits. Dans le calcaire, ils sont largement utilisés comme machines primaires ou secondaires dans les installations mobiles à une ou deux étapes, notamment lorsque les produits finaux visés sont des matériaux de couche de fondation routière et des granulats pour béton.
Les installations mobiles à cône sont généralement utilisées pour les étapes secondaires et tertiaires, lorsqu’un produit mieux contrôlé, une faible teneur en éléments plats et une distribution granulométrique plus étroite sont nécessaires. Elles sont courantes dans la production de calcaire industriel de haute pureté et de granulats haut de gamme.
De nombreuses lignes mobiles de concassage de calcaire utilisent un concasseur à mâchoires monté sur un châssis pour le concassage primaire, associé à une unité mobile secondaire à percussion ou à cône avec crible intégré pour le calibrage final. Dans cette configuration, le concasseur à mâchoires produit un matériau grossier de 0–200 mm, qui est ensuite réduit et criblé en fractions commercialisables telles que 0–5 mm, 5–20 mm et 20–30 mm dans l’unité secondaire.
VSI mobile pour la mise en forme
Lorsque des exigences strictes concernant la forme des granulats existent, comme pour les granulats de béton de haute qualité ou le ballast ferroviaire, un VSI mobile (concasseur à percussion à arbre vertical) est ajouté comme étape tertiaire afin d’améliorer la cubicité et la texture de surface. Dans le calcaire, les VSI fonctionnent souvent avec une alimentation pré-concassée de 4–40 mm afin de produire des granulats fins bien façonnés et du sable manufacturé.
Une ligne complète mobile de concassage de calcaire suit la séquence classique : alimentation → concassage primaire → concassage secondaire/tertiaire → criblage → stockage.
Un alimentateur vibrant ou une trémie reçoit le calcaire brut provenant d’une excavatrice, d’un chargeur sur pneus ou de camions de transport courte distance et assure un flux régulier vers le concasseur primaire.
Le concasseur à mâchoires ou le concasseur primaire à percussion réduit les gros blocs de roche à une taille exploitable (souvent 0–100 mm ou 0–200 mm) adaptée aux convoyeurs et aux étapes de traitement suivantes.
Un concasseur secondaire à percussion ou à cône réduit davantage le matériau et contrôle la taille maximale ainsi que la forme des produits, parfois suivi d’une troisième étape telle qu’un VSI lorsque des fines de haute qualité sont nécessaires.
Les cribles vibrants intégrés séparent le calcaire concassé en fractions granulométriques définies (par exemple 0–5 mm, 5–20 mm, 20–30 mm) dans la même unité mobile ou dans une installation de criblage séparée intégrée à la chaîne.
Les convoyeurs de sortie créent des stocks directement autour de l’installation ou chargent le matériau sur des convoyeurs mobiles qui le transfèrent vers des zones de stockage centralisées, des broyeurs de matières premières ou des unités de traitement en aval.
Toutes ces étapes peuvent être installées sur un seul châssis pour des applications compactes, ou réparties en chaînes multi-étapes (primaire + secondaire + criblage) pour des capacités supérieures et des combinaisons de produits plus flexibles.
Les installations mobiles de concassage de calcaire sont proposées avec plusieurs concepts de mobilité adaptés aux environnements miniers ou de construction.
Les unités montées sur roues sont tractées ou se déplacent par leurs propres moyens entre les gradins, les carrières ou les chantiers grâce à des tracteurs ou à leurs systèmes de déplacement homologués pour la route. Elles conviennent aux déplacements longue distance, aux carrières temporaires et aux projets disposant de pistes de transport relativement stables.
Les concasseurs sur chenilles se déplacent grâce à des trains de roulement chenillés et peuvent suivre de près le front d’exploitation minière, même sur des terrains accidentés et irréguliers. Ils sont largement utilisés pour le concassage en fosse lorsque des déplacements fréquents sur de courtes distances sont nécessaires au fur et à mesure de l’avancement des tirs de mine.
Les unités semi-mobiles sont installées sur des structures métalliques ou des fondations en béton, mais sont conçues pour être déplacées par transport lourd tous les quelques années lorsque la fosse s’agrandit. Elles servent souvent de points clés dans les systèmes de concassage et de transport en fosse (IPCC), combinant la capacité des grands concasseurs avec une certaine flexibilité de déplacement.

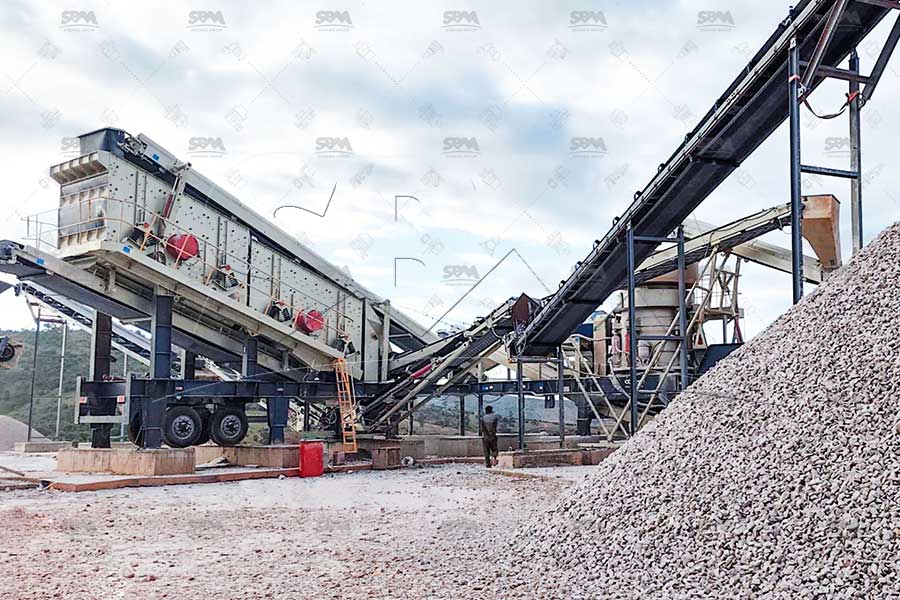

Dans les exploitations de calcaire à ciel ouvert, les concasseurs mobiles et semi-mobiles peuvent être positionnés sur ou à l’intérieur de la fosse, réduisant considérablement la distance de transport entre le front d’exploitation et le point de concassage primaire. Les courts trajets des camions ou l’alimentation directe par excavatrice vers le concasseur en fosse remplacent les longs déplacements coûteux vers une installation fixe éloignée.
Le calcaire concassé est généralement produit sous forme de matériau 0–100 mm ou 0–200 mm, idéal pour un transport par convoyeur vers une usine de traitement centrale ou une cimenterie. L’intégration du concasseur dans un système IPCC permet ensuite un flux continu de matériaux par bandes transporteuses, réduisant la consommation de carburant, la main-d’œuvre et l’entretien des pistes de transport par rapport aux modèles reposant entièrement sur le transport par camions.
De nombreuses cimenteries exploitent des carrières captives de calcaire où des concasseurs primaires mobiles sont utilisés directement au niveau des fronts d’exploitation en évolution. Dans ce contexte, les unités mobiles à mâchoires ou à percussion produisent une alimentation pour broyeur de matières premières ou des granulométries intermédiaires qui sont transportées vers des installations centrales de concassage et d’homogénéisation.
Comme le front de carrière évolue pendant toute la durée de vie du gisement et que de nouvelles zones d’exploitation peuvent être ouvertes, les concasseurs mobiles offrent la flexibilité nécessaire pour être repositionnés avec un minimum de travaux de génie civil et de temps d’arrêt. Le déplacement de l’unité au plus près des nouveaux fronts améliore l’exploitation sélective et permet le mélange de différentes qualités de calcaire avant leur introduction dans le mélange cru, ce qui est essentiel pour maintenir une chimie stable du clinker.
Le calcaire de haute pureté est essentiel dans les marchés de la désulfuration des gaz de combustion, de la chimie, des engrais et des minéraux spéciaux, où un contrôle strict des impuretés et de la granulométrie est obligatoire. Les installations mobiles à cône et à percussion avec criblage intégré offrent une maîtrise précise de la taille maximale, des granulométries étroites et une réduction de la contamination en limitant les étapes de manutention des matériaux dans la carrière.
En plaçant l’unité de concassage et de criblage à proximité de chaque couche de haute qualité ou de chaque zone d’exploitation satellite, les opérateurs peuvent conserver séparées les différentes qualités et éviter le mélange avec des zones de qualité inférieure ou riches en argile.
Pour les mines de calcaire de petite et moyenne taille, les unités mobiles sont attractives car elles nécessitent un investissement initial (CAPEX) inférieur à celui des installations fixes complètes et peuvent être mises en service rapidement. Un seul concasseur mobile à mâchoires ou à percussion équipé d’un petit crible peut commencer à produire des matériaux commercialisables quelques jours seulement après son arrivée sur le site.

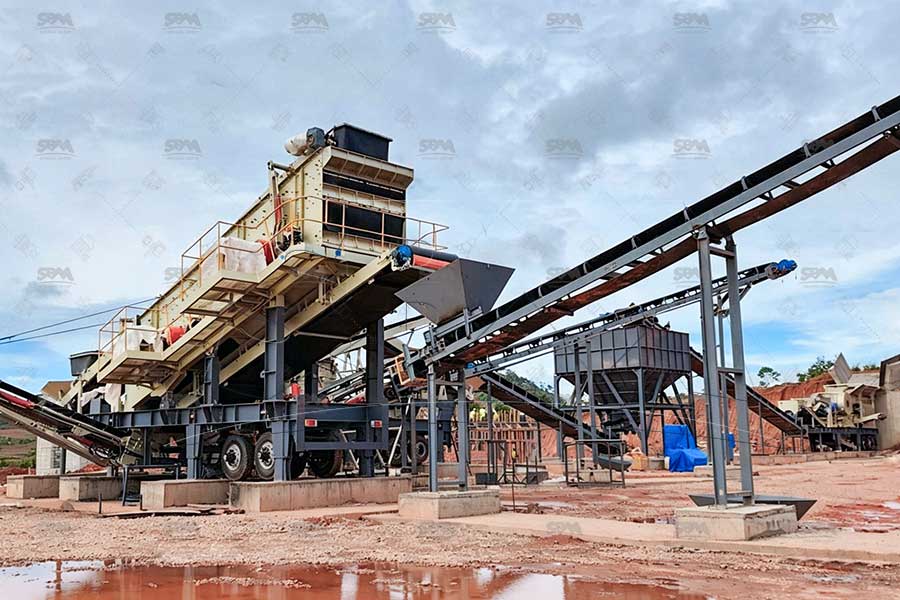

Les installations mobiles de concassage de calcaire sont largement utilisées pour produire des matériaux de couche de fondation et de sous-fondation tels que 0–31,5 mm et 0–63 mm directement sur ou à proximité des projets routiers. Le positionnement de l’installation le long d’une autoroute ou d’une route rurale permet aux entrepreneurs de concasser localement le calcaire disponible pour les travaux de terrassement, réduisant ainsi les achats externes de granulats et les longues distances de transport par camion.
Dans la construction ferroviaire, les concasseurs mobiles installés le long du tracé peuvent traiter le calcaire destiné au ballast et au sous-ballast à proximité des nouvelles sections de voie. Les unités sur chenilles peuvent être déplacées section par section au fur et à mesure de l’avancement des travaux de terrassement, garantissant un approvisionnement régulier en pierre concassée pour les couches de forme et les systèmes de drainage.
Les centrales à béton prêt à l’emploi et les usines de blocs utilisent de plus en plus le concassage mobile de calcaire sur site ou à proximité afin de garantir un approvisionnement fiable en granulats. La production à la demande de matériaux tels que le calcaire 4–10 mm et 10–20 mm réduit la dépendance aux carrières externes et stabilise la logistique des projets urbains ou isolés.
La forme des granulats joue un rôle essentiel dans les performances du béton, et les étapes mobiles à percussion ou VSI sont souvent sélectionnées pour fournir des granulats plus cubiques avec une bonne texture de surface. Ces machines améliorent le produit issu des concasseurs primaires à mâchoires ou à cône, augmentant la densité de compactage et réduisant la consommation de ciment pour une classe de résistance donnée.
Dans les projets de reconstruction et de renouvellement urbain, le calcaire provenant des fondations, des chaussées et des structures existantes peut être traité avec des concasseurs mobiles à percussion dans le cadre des filières de démolition et de recyclage. Lorsqu’elles sont intégrées aux installations de recyclage des déchets de construction et de démolition (CDW), les unités mobiles traitent des flux de matériaux mixtes dans lesquels le calcaire coexiste avec le béton, la brique et l’asphalte.
En concassant et en criblant ces matériaux à proximité du chantier, les entrepreneurs peuvent récupérer des granulats utilisables pour le remblai, les couches routières ou le béton, tout en réduisant les volumes de déchets à éliminer et la circulation des camions vers les décharges. Cette approche favorise les pratiques d’économie circulaire dans les régions où le calcaire constitue un matériau de construction majeur.
Les grands projets d’infrastructure tels que les tunnels, les ponts, les barrages, les ports et les aéroports génèrent souvent d’importantes quantités de déblais calcaires pouvant être transformés en granulats de construction. Les installations mobiles déployées temporairement sur ces sites traitent les déblais de tunnel ou les roches d’excavation pour produire des matériaux calibrés destinés aux remblais, aux plateformes et au béton.
Comme ces projets progressent de manière linéaire ou sur de vastes zones, la capacité à déplacer le concasseur au fur et à mesure de l’avancement du chantier constitue un avantage majeur. Les unités sur chenilles ou sur roues peuvent être déplacées progressivement le long d’un corridor de 50 à 100 km ou à travers un vaste complexe industriel, en maintenant le concassage à proximité du point de production des déblais.
Le concassage mobile du calcaire offre une combinaison d’avantages économiques, opérationnels et environnementaux par rapport aux installations fixes traditionnelles et au transport par camion sur de longues distances.
Le concassage à proximité de la source ou du point d’utilisation réduit ou élimine le transport par camion, diminuant ainsi les coûts de carburant, de pneumatiques et d’entretien des routes. Les convoyeurs ou les courts trajets en camion permettent ensuite de déplacer des matériaux déjà concassés, ce qui est plus efficace que le transport de roche brute extraite de la fosse.
Les installations mobiles nécessitent beaucoup moins de travaux de génie civil que les installations fixes et peuvent être mises en service rapidement, souvent en quelques jours. Leur conception modulaire permet un démontage et un déplacement rapides lorsque les fosses, les fronts d’exploitation ou les projets évoluent.
Une seule unité mobile peut desservir plusieurs petites carrières ou projets en étant déplacée selon un calendrier planifié, tandis que des flottes composées de plusieurs unités peuvent être reconfigurées en différentes chaînes selon les besoins en produits. Cette flexibilité est particulièrement utile pour les entrepreneurs et les producteurs de ciment exploitant plusieurs carrières satellites.
La capacité peut évoluer de 30–80 TPH avec des unités mobiles compactes à mâchoires ou à percussion jusqu’à 300–500 TPH et au-delà grâce à des chaînes multi-étapes comprenant des unités primaires, secondaires et de criblage. Les exploitants peuvent ajouter ou supprimer certaines étapes en fonction de l’évolution de la demande.
La réduction des mouvements de camions dans et hors des fosses permet de diminuer les émissions de gaz à effet de serre, la poussière sur les pistes de transport et les incidents liés à la circulation. Le positionnement de l’installation plus près de la carrière ou du chantier contribue également à limiter le bruit et les poussières dans des zones contrôlées plutôt que dans des zones centrales de traitement proches des communautés.
Les configurations suivantes illustrent des installations courantes de concassage mobile de calcaire adaptées à différentes plages de capacité.
| Domaine d'application | Capacité typique | Configuration mobile principale | Produits typiques |
|---|---|---|---|
| Petit projet (routes locales, petite carrière) | 30–80 TPH | Concasseur mobile à mâchoires unique ou concasseur mobile compact à percussion avec crible intégré | 0–31,5 mm, 0–63 mm pour couches de fondation et sous-fondation ; petites fractions de granulats pour béton |
| Carrière moyenne ou projet régional | 100–250 TPH | Concasseur mobile à mâchoires pour le primaire ; concasseur mobile à percussion avec crible pour le secondaire et la finition | Produit intermédiaire 0–100 mm ou 0–200 mm ; granulats 0–5, 5–20, 20–30 mm pour béton et couches routières |
| Grande production de granulats ou cimenterie | 300–500 TPH | Mâchoire primaire (mobile ou semi-mobile) ; concasseur secondaire à percussion ou à cône ; unité de criblage indépendante ; VSI tertiaire possible | Grand volume de production 0–100 mm ou 0–200 mm pour convoyeurs ; granulats multi-tailles ; fines façonnées et sable manufacturé |
Ces configurations peuvent être facilement adaptées aux marchés spécifiques en modifiant les modèles de concasseurs, les dimensions des cribles et les types de mobilité, par exemple en utilisant des unités sur chenilles dans les fosses difficiles d’accès et des unités montées sur roues pour les projets le long des corridors routiers.
Un producteur de ciment exploitant une carrière captive de calcaire à ciel ouvert située dans une zone isolée installe un concasseur mobile à mâchoires sur chenilles au bord de la fosse, alimenté directement par une excavatrice. L’unité produit un matériau de 0–150 mm, transporté par un système de bandes transporteuses vers le broyeur de matières premières situé à plusieurs kilomètres, remplaçant ainsi une flotte de gros camions de transport. À mesure que la fosse s’approfondit, le concasseur est déplacé à l’intérieur de la carrière grâce à ses chenilles, maintenant les distances de transport courtes et stabilisant les coûts de carburant et de maintenance.
Un entrepreneur routier chargé de moderniser une autoroute de 100 km déploie un concasseur mobile à percussion monté sur roues avec crible intégré dans différentes sections successives du tracé. Les sources locales de calcaire situées le long du corridor sont transformées en matériaux de couche de fondation et de sous-fondation 0–31,5 mm et 0–63 mm directement à proximité des travaux de terrassement, réduisant les volumes de granulats importés et la circulation des camions.
Pour la plupart des applications de calcaire, les concasseurs mobiles à percussion sont privilégiés car ils combinent des taux de réduction élevés avec une bonne forme cubique des produits, tandis que les concasseurs mobiles à mâchoires sont largement utilisés comme unités primaires lorsque la taille d’alimentation est importante.
Les unités commerciales couvrent une large gamme, allant d’environ 50–100 t/h pour les machines compactes destinées aux entrepreneurs jusqu’à 400–600 t/h pour les installations mobiles de carrière à usage intensif, selon la configuration et les propriétés du matériau.
Oui. Lorsqu’elles sont configurées avec un criblage adapté et, si nécessaire, une étape secondaire ou tertiaire, les installations mobiles de concassage et de criblage du calcaire peuvent produire plusieurs fractions standards utilisées dans l’asphalte et le béton.
Ils sont souvent utilisés comme unités primaires ou semi-mobiles dans les carrières de calcaire alimentant les cimenteries, notamment lorsque le gisement progresse ou lorsqu’une production précoce est nécessaire avant la construction d’une grande installation fixe.
La plupart des unités modernes peuvent être équipées de systèmes d’arrosage, d’équipements de suppression des poussières et de dispositifs de réduction du bruit, ce qui leur permet de respecter les réglementations applicables aux carrières et aux chantiers urbains lorsqu’elles sont correctement exploitées.
