Comment choisir le concasseur de pierres adapté à votre carrière

Le choix du concasseur de pierre adéquat constitue la décision la plus critique que vous aurez à prendre pour l'exploitation de votre carrière. Une configuration de concassage bien adaptée fonctionne de manière fluide, avec un minimum de temps d'arrêt et des coûts d'usure réduits ; à l'inverse, un choix inopportun devient une source constante de pertes financières, entravé par des goulots d'étranglement, des pannes fréquentes et une qualité de produit médiocre.

Ce guide complet vous accompagne à travers le processus systématique de sélection d'un concasseur, de la compréhension des caractéristiques de votre matériau jusqu'à l'harmonisation des équipements à travers les différentes étapes du concassage.

1. Comprendre votre matériau

Avant de parcourir le moindre catalogue d'équipements, vous devez acquérir une compréhension approfondie de la roche que vous allez traiter. Les caractéristiques physiques de votre matériau d'alimentation déterminent la quasi-totalité des décisions ultérieures.

Propriétés clés du matériau

Dureté et abrasivité

La dureté de votre roche détermine quels types de concasseurs sont économiquement viables. Les matériaux sont généralement classés comme suit :

• Durs et abrasifs (granite, basalte, galets de rivière) : nécessitent des concasseurs à compression dotés de composants en acier à haute teneur en manganèse.
• Tendres à moyennement durs (calcaire, grès) : peuvent être traités par des concasseurs à percussion (ou à impact).
• Tendres et non abrasifs (charbon, gypse) : adaptés aux concasseurs à marteaux ou aux sizers.

L'échelle de dureté de Mohs et l'indice d'abrasivité fournissent des mesures quantitatives. Si une analyse chimique révèle une présence significative de silice libre ou d'autres minéraux abrasifs, les concasseurs fonctionnant par percussion ou par attrition sont généralement écartés, à moins que le matériau ne soit extrêmement tendre.

Teneur en humidité et teneur en argile

La roche sèche ne pose généralement pas de problème particulier ; en revanche, l'humidité et l'argile sont sources de complications.

Lorsque le matériau contient plus de 10 à 15 % d'humidité ou une quantité importante d'argile :

• Les concasseurs à compression (à mâchoires, à cônes) risquent de se colmater en raison du compactage du matériau.
• Les cribles peuvent se boucher, réduisant ainsi leur efficacité.
• Les sizers ou les concasseurs à percussion dotés de larges ouvertures deviennent alors préférables.

Taille d'alimentation et granulométrie de sortie souhaitée

La relation entre la taille de vos plus gros blocs à l'alimentation et la granulométrie requise pour le produit fini détermine le taux de réduction nécessaire — et, par conséquent, le nombre d'étapes de concassage requises pour votre installation.

La dimension maximale du matériau d'alimentation doit être inférieure à l'ouverture d'admission du concasseur. Un concasseur dont l'ouverture d'admission est tout juste suffisante pour laisser passer les plus gros blocs subira fréquemment des phénomènes de pontage et de blocage.

2. Comprendre les étapes de concassage

La plupart des opérations de concassage en carrière sont organisées en étapes, chacune étant associée à des équipements et des objectifs spécifiques.

Étape	Objectif	Granulométrie d'alimentation typique	Granulométrie de sortie typique
Primaire	Réduire les roches abattues à une taille compatible avec le transport par convoyeur.	Jusqu'à 1500 mm	100 – 350 mm
Secondaire	Produire des matériaux de base ou préparer le terrain pour le concassage fin.	100 – 350 mm	30 – 100 mm
Tertiaire	Produire des granulats finis ou du sable.	30 – 100 mm	5 – 40 mm
Quaternaire	Calibrage ultra-fin (rare).	< 40 mm	< 10 mm

Le concasseur primaire est souvent l'équipement unitaire le plus volumineux et le plus coûteux de l'installation.

Une erreur à ce stade ne peut être réparée que par un remplacement — une procédure presque toujours coûteuse.

3. Types de concasseurs et leurs applications

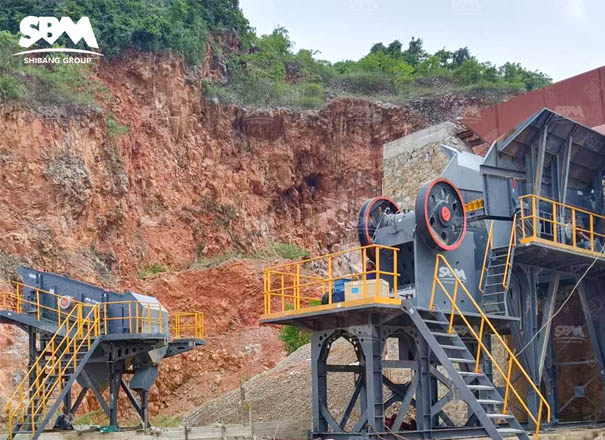

Concasseurs à mâchoires

Idéaux pour : Le concassage primaire de tous types de roches, du calcaire tendre au granit le plus dur.

Les concasseurs à mâchoires sont les bêtes de somme incontestées du concassage primaire. Ils fonctionnent selon de simples principes de compression : une mâchoire mobile comprime le matériau contre une mâchoire fixe. À mesure que le matériau descend dans la chambre de concassage en forme de coin, il est fracturé jusqu'à ce qu'il soit suffisamment réduit pour s'échapper par l'ouverture inférieure.

Avantages :

• Fiabilité maximale et capacité à traiter de gros blocs d'alimentation
• Coûts d'usure les plus faibles lorsqu'ils sont utilisés de manière appropriée
• Structure et maintenance simples
• Rapports de réduction de 6:1 (jusqu'à 8:1 dans certaines applications)

Limites :

• Produisent un matériau de sortie quelque peu plat ou feuilleté, en raison de la compression exercée le long des fissures naturelles
• Ne permettent pas d'atteindre à eux seuls des granulométries de sortie fines
• Ne conviennent pas à la production de produits finis répondant aux spécifications finales

Conseil de sélection : Pour des capacités inférieures à 100 tonnes par heure, les concasseurs à mâchoires sont généralement plus économiques que les alternatives de type giratoire. Au-delà de 100 t/h, la comparaison devient plus serrée.

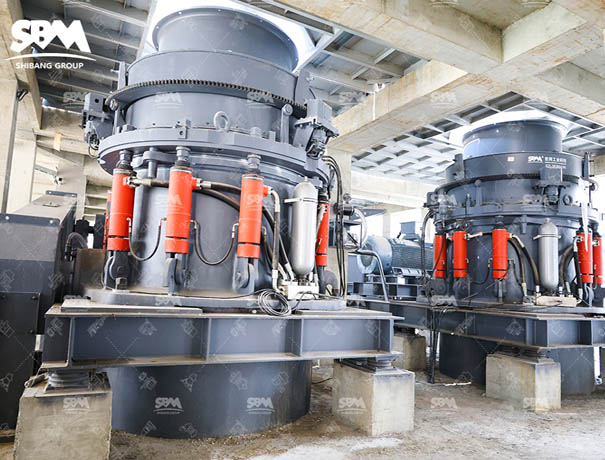

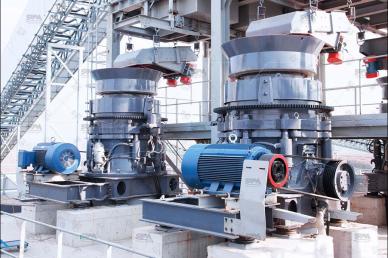

Concasseurs à cône

Idéaux pour : Le concassage secondaire, tertiaire et quaternaire de matériaux durs et abrasifs.

Les concasseurs à cône utilisent la compression entre un cône mobile rotatif (le manteau) et un revêtement concave fixe.

Ils reposent sur des principes de « concassage par lamination » — une compression roche sur roche qui permet d'obtenir une excellente forme de particule.

Avantages :

• Idéal pour la production d'agrégats cubiques de haute qualité
• Granulométrie de sortie réglable avec une gradation constante
• Coûts d'usure inférieurs à ceux des concasseurs à percussion pour les roches dures
• Rapports de réduction de 4:1 à 6:1

Limites :

• Investissement initial plus élevé
• Exigences de maintenance plus complexes
• Ne peut traiter des matériaux d'alimentation de très grande taille
• Doit être alimenté en pleine chambre pour des performances optimales
• Ne convient pas aux matériaux argileux ou collants

Conseil de sélection : Les concasseurs à cône à tête standard sont généralement utilisés en phase secondaire ; les modèles à tête courte, dans les applications tertiaires et quaternaires.

Concasseurs à percussion à axe horizontal

Idéal pour : Le concassage primaire de roches tendres (calcaire), le concassage secondaire de divers matériaux et les applications de recyclage.

Les concasseurs HSI utilisent des rotors à grande vitesse équipés de barres de choc pour projeter les matériaux contre des plaques d'impact. La roche se fracture le long de ses lignes de clivage naturelles, produisant ainsi des granulats d'une excellente forme cubique.

Avantages :

• Rapports de réduction élevés (jusqu'à 20:1, voire 40:1 dans les configurations à double rotor)
• Forme cubique supérieure du produit fini
• Capacité à traiter des matériaux contaminés (fers d'armature, treillis métalliques dans le cadre du recyclage)
• Efficacité avérée pour les matériaux contenant de l'argile ou de l'humidité

Limites :

• Coûts d'usure plus élevés avec les matériaux abrasifs
• Remplacement régulier des barres de choc nécessaire
• Peu économique pour les roches dures et abrasives, telles que le granit

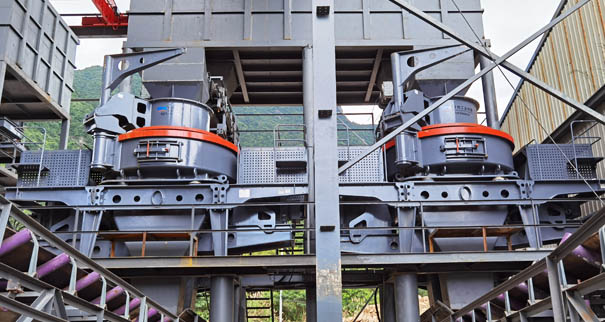

Concasseurs à percussion à axe vertical (VSI)

Idéal pour : Le concassage tertiaire, la production de sable manufacturé et la mise en forme des granulats.

Les concasseurs VSI accélèrent les matériaux à très grande vitesse et les projettent contre des enclumes ou des revêtements rocheux.

En configuration « autogène » (roche sur roche), ils conviennent à tous les degrés de dureté.

Avantages :

• Produisent du sable et des granulats parfaitement cubiques, conformes aux normes rigoureuses du béton et de l'asphalte
• Faible coût d'exploitation par tonne sur la durée
• Excellents pour le façonnage des produits de concassage secondaire présentant des microfissures

Limites :

• Sensibles à la régularité de l'alimentation
• Les pièces d'usure nécessitent une surveillance régulière
• Moins efficaces sur les roches extrêmement dures en configurations « sabot et enclume »

Concasseurs spécialisés

Concasseurs giratoires

Similaires aux concasseurs à cône, mais dotés d'une chambre plus inclinée et d'une conception différente. Utilisés pour les applications primaires à haute capacité (généralement plus de 2000 t/h) impliquant des matériaux très durs et abrasifs. Souvent installés dans des fosses au sol pour permettre le chargement direct par camion.

Concasseurs à rouleaux

Concasseurs de type par compression utilisant des tambours à rotation inverse. Excellents pour la production de gravillons avec un minimum de fines. Ratios de réduction allant de 3:1 (double rouleau) à 6:1 (triple rouleau). Particulièrement adaptés aux matériaux extrêmement durs et abrasifs.

Concasseurs à marteaux

Utilisent des marteaux pivotants et des grilles de criblage pour contrôler la granulométrie du produit fini. Idéaux pour les matériaux présentant de faibles caractéristiques d'abrasivité.

4. Critères de sélection clés

1. Exigences de capacité

Votre débit de production requis influence considérablement le choix de la taille du concasseur. Toutefois, ne choisissez jamais un concasseur primaire en vous basant uniquement sur la satisfaction des besoins moyens en capacité.

La règle de la réserve de 25 % : La capacité nominale du concasseur primaire (au réglage de décharge requis) doit dépasser le besoin moyen de l'installation d'au moins 25 %.

Cette réserve permet de compenser :

• Les variations dans la régularité de l'alimentation
• Les retards liés au chargement et au transport
• Les pontages ou blocages occasionnels
• Les périodes de démarrage et d'arrêt

2. Spécifications du produit

Différentes applications exigent des caractéristiques de produit différentes :

• Granulats pour béton : Exigent une forme cubique et une granulométrie spécifique
• Granulats pour enrobés bitumineux : Nécessitent des particules cubiques et une teneur en fines contrôlée
• Couches de fondation routière : Tolèrent davantage de variations, mais exigent une bonne imbrication
• Sable manufacturé : Exige une excellente forme et une granulométrie constante

Plus vos spécifications sont strictes, plus vous aurez besoin d'étapes de concassage et d'équipements spécialisés (notamment des concasseurs à percussion à axe vertical ou VSI pour la mise en forme).

3. Environnement d'exploitation

Prenez en compte le lieu d'exploitation de votre carrière :

• Sites isolés : Peuvent nécessiter des unités autonomes alimentées au diesel
• Climats rigoureux : Exigent des équipements conçus pour des températures extrêmes
• Périphérie urbaine : Nécessitent des dispositifs de suppression de la poussière et du bruit
• Sites contraints : Tirent parti de conceptions mobiles ou compactes

4. Intégration aux opérations de la carrière

Le choix de votre concasseur doit être coordonné avec :

• Les plans de forage et de tir (qui déterminent la taille maximale des matériaux d'alimentation)
• La taille des équipements de chargement (capacité du godet de la pelle ou de la chargeuse)
• Les dimensions des camions de transport et leurs voies d'accès

Un concasseur primaire mobile sur site, capable de suivre le front de taille de la carrière, permet de réduire les coûts de transport par camion et d'améliorer l'efficacité.

5. Cadre décisionnel par application

Scénario A : Roche dure et abrasive (Granite, Basalte)

Étape	Équipement recommandé	Justification
Primaire	Concasseur à mâchoires	Traite les gros matériaux d'alimentation ; coûts d'usure les plus faibles
Secondaire	Concasseur à cône	Le concassage par laminage permet de traiter économiquement les matériaux durs
Tertiaire	Cône ou VSI	Cône pour les granulats, VSI pour le sable ou la mise en forme

B : Roche tendre à moyenne (Calcaire, Grès)

Étape	Équipement recommandé	Justification
Primaire	Concasseur à mâchoires ou à percussion	Mâchoires pour la simplicité, percussion pour un taux de réduction plus élevé
Secondaire	HSI ou à percussion	Concasseur à percussion pour une forme cubique, cône si le matériau est abrasif
Tertiaire	VSI ou HSI	Mise en forme et production de fines

C : Matériaux humides, collants ou contaminés

Étape	Équipement recommandé	Justification
Primaire	HSI	Ne s'obstrue pas ; gère l'humidité
Secondaire	HSI	Gère la contamination ;

produit un produit cubique Tertiaire VSI (avec précaution) Possible si le matériau est suffisamment sec

D : Applications de recyclage (Béton, Asphalte)

Étape	Équipement recommandé	Justification
Primaire	Concasseur à percussion horizontal (HSI) ou à mâchoires avec pré-crible	Traite les armatures (fers à béton) ; le pré-crible élimine les impuretés
Secondaire	Concasseur à percussion horizontal (HSI)	Concasse l'enrobé recyclé (RAP) sans dégrader la granulométrie des granulats
Tertiaire	Concasseur à percussion vertical (VSI) (pour la mise en forme)	Optionnel pour les produits à spécifications élevées

Les concasseurs à percussion mobiles équipés de cribles intégrés sont idéaux pour la production d'enrobé recyclé (RAP) et de béton recyclé (RCA), car ils concassent les gros blocs sans détruire la granulométrie des granulats.

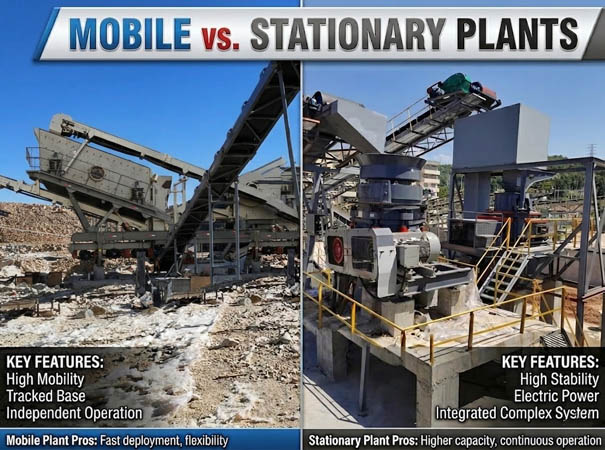

6. Installations mobiles ou fixes

Le choix de la configuration de votre installation influence la sélection du concasseur :

Installations mobiles :

• Le concasseur se déplace avec le front de taille de la carrière, réduisant ainsi les coûts de transport
• Idéales pour les contrats à court terme ou les déplacements fréquents
• Les contraintes d'espace peuvent limiter la taille du concasseur
• Souvent utilisées dans le recyclage et les carrières de petite taille

Installations fixes :

• Potentiel de capacité plus élevé
• Plus grande flexibilité dans la configuration du concasseur
• Coûts d'exploitation par tonne réduits à grande échelle
• Nécessitent des distances de transport plus importantes

Les concasseurs primaires semi-mobiles ou transportables au sein de la carrière (pit-portable) offrent un compromis : ils se déplacent périodiquement à mesure que le front de taille progresse.

7. Erreurs courantes à éviter lors de la sélection

• 1. Choisir uniquement en fonction du coût initial — Un concasseur moins cher, mais qui s'use plus rapidement ou consomme davantage d'énergie, finit par coûter plus cher sur l'ensemble de sa durée de vie.
• 2.Négliger les essais sur matériaux — Partir du principe que tout calcaire est tendre peut entraîner une défaillance catastrophique des équipements.
• 3. Sous-dimensionner le concasseur primaire — L'absence de capacité de réserve crée des goulots d'étranglement à l'échelle de l'installation.
• 4. Déséquilibrer les étapes de concassage — Un concasseur à mâchoires alimentant un concasseur secondaire à cône sous-dimensionné génère une inefficacité globale du système.
• 5. Utiliser des concasseurs à percussion pour des roches abrasives — Une usure rapide anéantit la rentabilité.
• 6. Négliger les cribles de pré-criblage (scalping) — L'élimination des fines en amont du concasseur réduit l'usure et augmente la capacité de traitement.

Une approche systématique pour le choix d'un concasseur

Choisir le concasseur de roche idéal pour votre carrière ne consiste pas simplement à trouver la « meilleure » machine unique ; il s'agit de concevoir un flux de processus intégré, parfaitement adapté à la nature spécifique de vos matériaux, à vos objectifs de production et à vos contraintes économiques.

Adoptez cette approche systématique :

• 1. Caractérisez minutieusement vos matériaux (dureté, abrasivité, teneur en humidité, granulométrie d'alimentation).
• 2. Définissez vos exigences de production (capacité, spécifications des produits finis, courbes granulométriques).
• 3. Déterminez le nombre et le type d'étapes de concassage en fonction du taux de réduction requis.
• 4. Sélectionnez les types de concasseurs appropriés pour chaque étape, en fonction de leur compatibilité avec les matériaux traités.
• 5. Dimensionnez correctement les équipements en prévoyant une capacité de réserve adéquate.
• 6. Prenez en compte l'ensemble du système : alimentateurs, cribles, convoyeurs et configuration globale de l'installation.
• 7. Évaluez le coût total de possession (TCO), et non le simple prix d'achat.

La configuration de concassage adéquate — qu'il s'agisse d'un simple circuit mâchoires-cône pour les roches dures ou d'une installation à percussion multi-étapes pour la production de granulats — garantira des performances constantes, des coûts d'usure maîtrisés et une exploitation rentable pour les années à venir.
